Standsicherheitsberechnungen |
|
|
|
Ziel
Kontrolle der Standsicherheit
Errichtung steiler Böschungen
|
|
|
|
Vorgehen
Ermittlung der Materialkennwerte
Abfallanalyse nach GDA E1-9 (Literaturwerte)
ggf. Festigkeitsuntersuchungen,
z.B. Zugversuch (Bild rechts) oder Scherversuch
Standsicherheitsberechnung
für Anistopie nach GDA E2-29
mit Ansatz der Faserkohäsion, Porenwasserdrucknetz empfehlenswert
ohne Anisotropie nach GDA E2-23, verformungsabhängige Scherparameter |
|
|
|

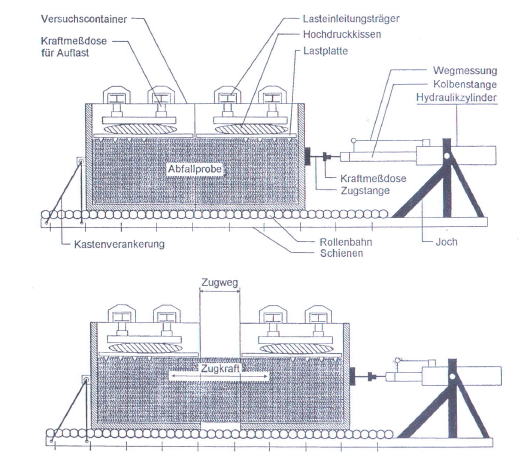

Zugversuch
Ziel:
Ermittlung der Bewehrungseigenschaften (Zugspannungswinkel)
Vorgehen: Zugversuch unter Auflast
Einbau und Belastung einer Abfallprobe
Auseinanderziehen der Probe
Messung von Normal- und Zugspannung
Wiederholen des Versuches bei unterschiedlichen Auflasten |
|
|
|
 |
|
|
|
Schwierigkeiten
Probenrepräsentanz, Probenmasse > 3 t, Probentransport und -einbau

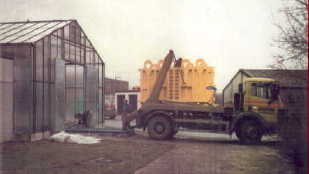

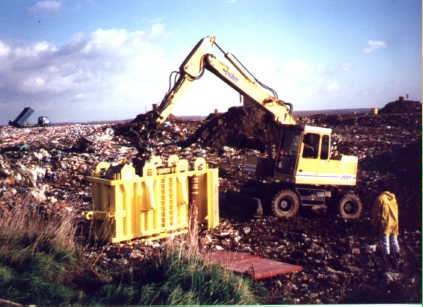

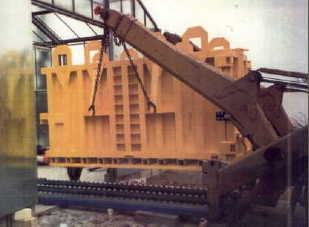

Lösung: Probeneinbau auf der Deponie, anschließend Transport ins Labor (Bilder unten) |
|
|
|
 |
|
|
|
 |
|
 |
|
|
|
Fallbeispiele
Deponie Göttingen (mehr,,,)
steile Böschung im Zuge der Umlagerung des Altkörpers
Deponie Ihlenberg (mehr,,,)
Standsicherheitsnachweis bei hoher Belastung
Deponie Warburg (mehr,,,)
Standsicherheitsnachweis ehemlas temporäre, steile Böschung |
|
|
|
Literatur
Kölsch (2004): Geotechnische Erfordernisse für Deponien nach 2005. In: Stegmann, Rettenberger, Bidlingmaier, Ehrig, Fricke (Hrsg.): Deponietechnik 2004, 4. Hamburger Abfallwirtschaftstage, Verlag Abfall aktuell, Hamburg. Download
Kölsch (2003): Standsicherheitsuntersuchung auf der Deponie Hildesheim-Heinde. In: Witt, Katzenbach (Hrsg.): 1. Symposium Umweltgeotechnik, Bauhaus-Universität Weimar, Schriftenreihe Geotechnik, Heft 10, Band 2, Weimar. Download |
|
|
